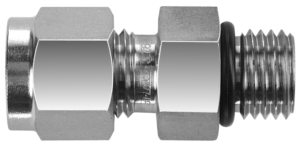

SAE/MS Male Straight Thread Connector (DCU)

Description
inch (mm) |
||||||||||||

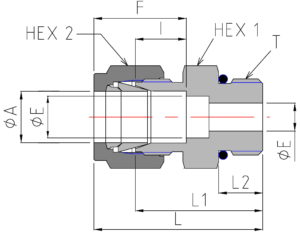

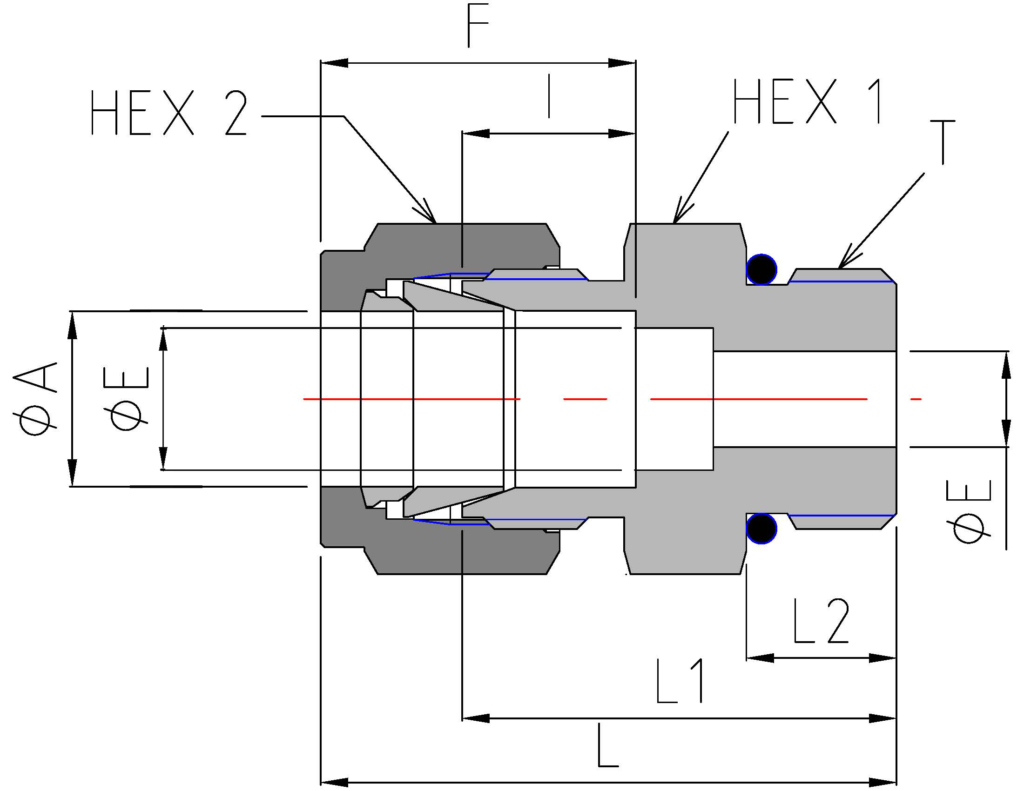

Part No. | ØA | ØE | ØE1 | L | I | L2 | L1 | F | Hex 1 | Hex 2 | T | O-Ring |
Tube OD | UNF | AS568 | ||||||||||
DCU-1-2-* | 1/16 (1.59) |
0.05 (1.3) |
0.14 (3.5) |
1.02 (25.8) |
0.19 (4.9) |
0.30 (7.5) |
0.86 (21.8) |
0.35 (8.9) |
7/16 | 5/16 | 5/16-24 | -902 |
DCU-2-2-* | 1/8 (3.18) |
0.09 (2.3) |
0.09 (2.3) |
1.19 (30.1) |
0.25 (6.4) |
0.30 (7.5) |
0.92 (23.4) |
0.51 (13.0) |
7/16 | 7/16 | 5/16-24 | -902 |
DCU-2-4-* | 1/8 (3.18) |
0.09 (2.3) |
0.19 (4.8) |
1.24 (31.6) |
0.25 (6.4) |
0.35 (9.0) |
0.98 (24.9) |
0.51 (13.0) |
9/16 | 7/16 | 7/16-20 | -904 |
DCU-2-6-* | 1/8 (3.18) |
0.09 (2.3) |
0.28 (7.1) |
1.31 (33.4) |
0.25 (6.4) |
0.39 (10.0) |
1.05 (26.7) |
0.51 (13.0) |
11/16 | 7/16 | 9/16-18 | -906 |
DCU-2-8-* | 1/8 (3.18) |
0.09 (2.3) |
0.41 (10.4) |
1.33 (33.7) |
0.25 (6.4) |
0.43 (11.0) |
1.06 (27.0) |
0.51 (13.0) |
7/8 | 7/16 | 3/4-16 | -908 |
DCU-4-2-* | 1/4 (6.35) |
0.19 (4.8) |
0.14 (3.5) |
1.30 (32.9) |
0.31 (7.9) |
0.30 (7.5) |
1.00 (25.4) |
0.61 (15.4) |
1/2 | 9/16 | 5/16-24 | -902 |
DCU-4-4-* | 1/4 (6.35) |
0.19 (4.8) |
0.19 (4.8) |
1.35 (34.2) |
0.31 (7.9) |
0.35 (9.0) |
1.05 (26.7) |
0.61 (15.4) |
9/16 | 9/16 | 7/16-20 | -904 |
DCU-4-5-* | 1/4 (6.35) |
0.19 (4.8) |
0.25 (6.4) |
1.40 (35.5) |
0.31 (7.9) |
0.43 (11.0) |
1.10 (28.0) |
0.61 (15.4) |
5/8 | 9/16 | 1/2-20 | -905 |
DCU-4-6-* | 1/4 (6.35) |
0.19 (4.8) |
0.19 (4.8) |
1.41 (35.7) |
0.31 (7.9) |
0.39 (10.0) |
1.11 (28.2) |
0.61 (15.4) |
11/16 | 9/16 | 9/16-18 | -906 |
DCU-4-8-* | 1/4 (6.35) |
0.19 (4.8) |
0.19 (4.8) |
1.48 (37.5) |
0.31 (7.9) |
0.43 (11.0) |
1.18 (30.0) |
0.61 (15.4) |
7/8 | 9/16 | 3/4-16 | -908 |
DCU-4-10-* | 1/4 (6.35) |
0.19 (4.8) |
0.41 (10.4) |
1.59 (40.5) |
0.31 (7.9) |
0.49 (12.5) |
1.30 (33.0) |
0.61 (15.4) |
1 | 9/16 | 7/8-14 | -910 |
DCU-6-4-* | 3/8 (9.53) |
0.28 (7.1) |
0.20 (5.1) |
1.41 (35.7) |
0.37 (9.5) |
0.35 (9.0) |
1.11 (28.2) |
0.67 (17.0) |
5/8 | 11/16 | 7/16-20 | -904 |
DCU-6-6-* | 3/8 (9.53) |
0.28 (7.1) |
0.28 (7.1) |
1.46 (37.2) |
0.37 (9.5) |
0.39 (10.0) |
1.17 (29.7) |
0.67 (17.0) |
11/16 | 11/16 | 9/16-18 | -906 |
DCU-6-8-* | 3/8 (9.53) |
0.28 (7.1) |
0.28 (7.1) |
1.55 (39.3) |
0.37 (9.5) |
0.43 (11.0) |
1.25 (31.8) |
0.67 (17.0) |
7/8 | 11/16 | 3/4-16 | -908 |
DCU-6-10-* | 3/8 (9.53) |
0.28 (7.1) |
0.41 (10.4) |
1.67 (42.5) |
0.37 (9.5) |
0.49 (12.5) |
1.38 (35.0) |
0.67 (17.0) |
1 | 11/16 | 7/8-14 | -910 |
DCU-8-4-* | 1/2 (12.7) |
0.41 (10.4) |
0.20 (5.1) |
1.51 (38.3) |
0.50 (12.7) |
0.35 (9.0) |
1.10 (28.0) |
0.91 (23.0) |
13/16 | 7/8 | 7/16-20 | -904 |
DCU-8-6-* | 1/2 (12.7) |
0.41 (10.4) |
0.28 (7.1) |
1.55 (39.3) |
0.50 (12.7) |
0.39 (10.0) |
1.14 (29.0) |
0.91 (23.0) |
13/16 | 7/8 | 9/16-18 | -906 |
DCU-8-8-* | 1/2 (12.7) |
0.41 (10.4) |
0.41 (10.4) |
1.66 (42.1) |
0.50 (12.7) |
0.43 (11.0) |
1.25 (31.8) |
0.91 (23.0) |
7/8 | 7/8 | 3/4-16 | -908 |
DCU-8-10-* | 1/2 (12.7) |
0.41 (10.4) |
0.41 (10.4) |
1.79 (45.4) |
0.50 (12.7) |
0.49 (12.5) |
1.38 (35.1) |
0.91 (23.0) |
1 | 7/8 | 7/8-14 | -910 |
DCU-8-12-* | 1/2 (12.7) |
0.41 (10.4) |
0.41 (10.4) |
1.94 (49.2) |
0.50 (12.7) |
0.59 (15.0) |
1.53 (38.9) |
0.91 (23.0) |
1-1/4 | 7/8 | 1-1/16-12 | -912 |
DCU-8-16-* | 1/2 (12.7) |
0.41 (10.4) |
0.41 (10.4) |
1.96 (49.8) |
0.50 (12.7) |
0.59 (15.0) |
1.56 (39.5) |
0.91 (23.0) |
1-1/2 | 7/8 | 1-5/16-12 | -916 |
DCU-10-8-* | 5/8 (15.88) |
0.50 (12.7) |
0.41 (10.4) |
1.66 (42.1) |
0.56 (14.3) |
0.43 (11.0) |
1.25 (31.8) |
0.97 (24.6) |
15/16 | 1 | 3/4-16 | -908 |
DCU-10-10-* | 5/8 (15.88) |
0.50 (12.7) |
0.50 (12.7) |
1.79 (45.4) |
0.56 (14.3) |
0.49 (12.5) |
1.38 (35.1) |
0.97 (24.6) |
1 | 1 | 7/8-14 | -910 |
DCU-12-8-* | 3/4 (19.05) |
0.62 (15.8) |
0.41 (10.4) |
1.69 (43.1) |
0.56 (14.3) |
0.43 (11.0) |
1.29 (32.8) |
0.97 (24.6) |
1-1/16 | 1-1/8 | 3/4-16 | -908 |
DCU-12-12-* | 3/4 (19.05) |
0.62 (15.8) |
0.62 (15.8) |
1.94 (49.2) |
0.56 (14.3) |
0.59 (15.0) |
1.53 (38.9) |
0.97 (24.6) |
1-1/4 | 1-1/8 | 1-1/16-12 | -912 |
DCU-16-12-* | 1 (25.4) |
0.89 (22.5) |
0.66 (16.8) |
2.13 (54.0) |
0.75 (19.1) |
0.59 (15.0) |
1.63 (41.4) |
1.24 (31.6) |
1-3/8 | 1-1/2 | 1-1/16-12 | -912 |
DCU-16-16-* | 1 (25.4) |
0.89 (22.5) |
0.89 (22.5) |
2.16 (54.8) |
0.75 (19.1) |
0.59 (15.0) |
1.66 (42.2) |
1.24 (31.6) |
1-1/2 | 1-1/2 | 1-5/16-12 | -916 |
*Add suffix SS for 316 stainless steel or B for brass.
*O-Ring is Viton® (FKM, fluorocarbon) 90.
