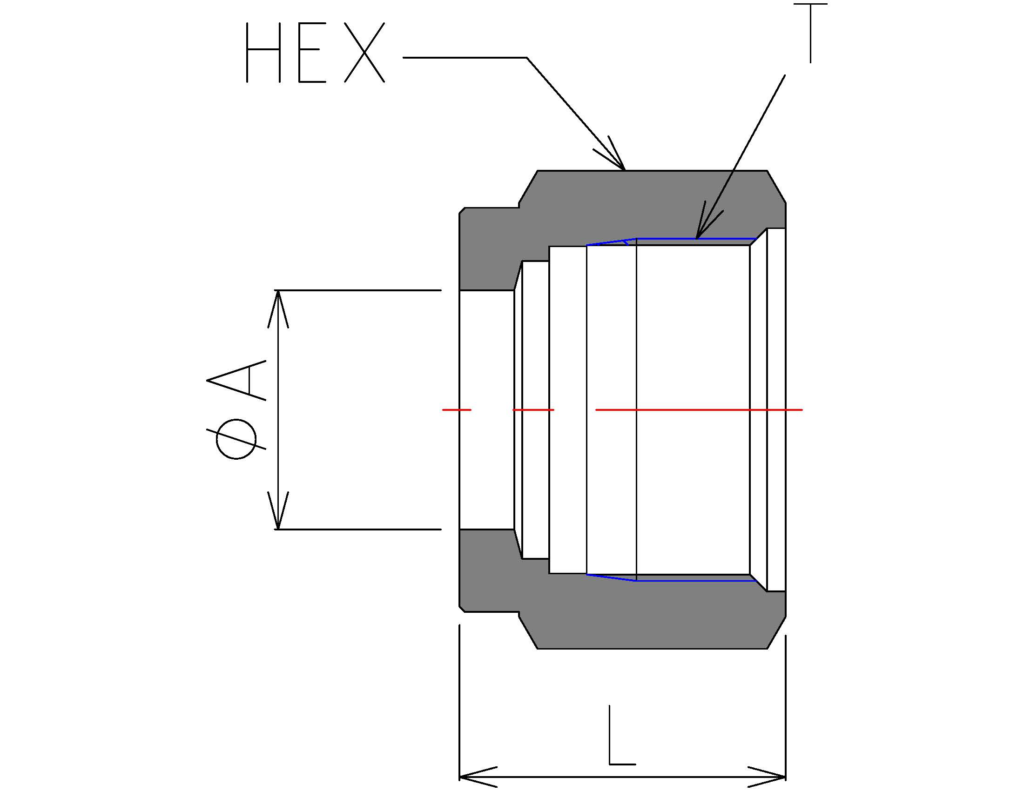

Nut (DNA)
Description
inch (mm) |
||||
Part No. | ØA | L | Hex | T |
Tube OD | UNF | |||
DNA-1-* | 1/16 (1.59) |
0.31 (8.0) |
5/16 | 10-32 |
DNA-2-* | 1/8 (3.18) |
0.47 (11.9) |
7/16 | 5/16-20 |
DNA-3-* | 3/16 (4.76) |
0.47 (11.9) |
1/2 | 3/8-20 |
DNA-4-* | 1/4 (6.35) |
0.50 (12.7) |
9/16 | 7/16-20 |
DNA-5-* | 5/16 (7.94) |
0.53 (13.5) |
5/8 | 1/2-20 |
DNA-6-* | 3/8 (9.53) |
0.56 (14.2) |
11/16 | 9/16-20 |
DNA-8-* | 1/2 (12.7) |
0.69 (17.5) |
7/8 | 3/4-20 |
DNA-10-* | 5/8 (15.88) |
0.69 (17.5) |
1 | 7/8-20 |
DNA-12-* | 3/4 (19.05) |
0.69 (17.5) |
1-1/8 | 1-20 |
DNA-14-* | 7/8 (22.23) |
0.69 (17.5) |
1-1/4 | 1-1/8-20 |
DNA-16-* | 1 (25.4) |
0.81 (20.6) |
1-1/2 | 1-5/16-20 |
*Add suffix SS for 316 stainless steel or B for brass.
