Reducer (DRE)
Description
inch (mm) |
|||||||||||

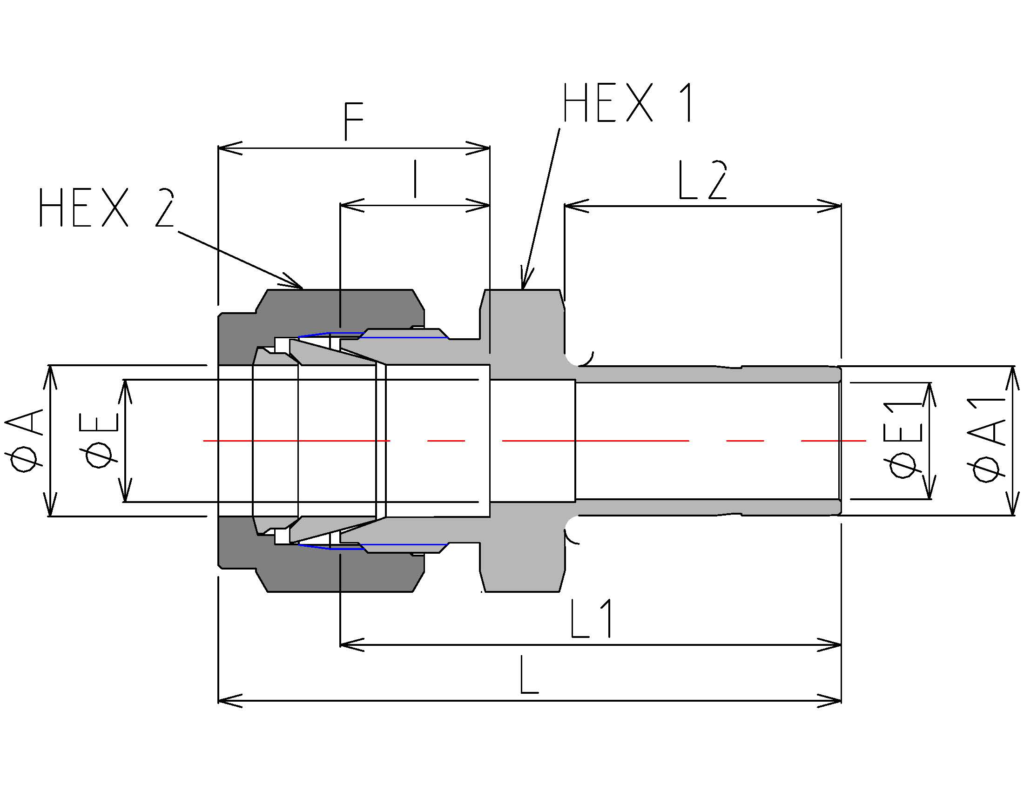

Part No. | ØA | ØA1 | ØE | ØE1 | L | I | L1 | L2 | F | Hex 1 | Hex 2 |
Tube OD | Tube OD |
||||||||||
DRE-1-2-* | 1/16 (1.59) |
1/8 (3.18) |
0.05 (1.3) |
0.08 (2.0) |
1.16 (29.4) |
0.19 (4.9) |
1.00 (25.4) |
0.55 (14.0) |
0.35 (8.9) |
5/16 | 5/16 |
DRE-1-4-* | 1/16 (1.59) |
1/4 (6.35) |
0.05 (1.3) |
0.19 (4.8) |
1.26 (31.9) |
0.19 (4.9) |
1.10 (27.9) |
0.65 (16.5) |
0.35 (8.9) |
5/16 | 5/16 |
DRE-1-6-* | 1/16 (1.59) |
3/8 (9.53) |
0.05 (1.3) |
0.28 (7.1) |
1.34 (34.0) |
0.19 (4.9) |
1.18 (30.0) |
0.71 (18.0) |
0.35 (8.9) |
7/16 | 5/16 |
DRE-2-1-* | 1/8 (3.18) |
1/16 (1.59) |
0.09 (2.3) |
0.02 (0.6) |
1.17 (29.7) |
0.25 (6.4) |
0.91 (23.0) |
0.39 (10.0) |
0.51 (13.0) |
7/16 | 7/16 |
DRE-2-2-* | 1/8 (3.18) |
1/8 (3.18) |
0.09 (2.3) |
0.08 (2.0) |
1.33 (33.7) |
0.25 (6.4) |
1.06 (27.0) |
0.55 (14.0) |
0.51 (13.0) |
7/16 | 7/16 |
DRE-2-3-* | 1/8 (3.18) |
3/16 (4.76) |
0.09 (2.3) |
0.12 (3.0) |
1.35 (34.4) |
0.25 (6.4) |
1.09 (27.7) |
0.58 (14.8) |
0.51 (13.0) |
7/16 | 7/16 |
DRE-2-4-* | 1/8 (3.18) |
1/4 (6.35) |
0.09 (2.3) |
0.19 (4.8) |
1.43 (36.2) |
0.25 (6.4) |
1.16 (29.5) |
0.65 (16.5) |
0.51 (13.0) |
7/16 | 7/16 |
DRE-2-5-* | 1/8 (3.18) |
5/16 (7.94) |
0.09 (2.3) |
0.25 (6.4) |
1.45 (36.9) |
0.25 (6.4) |
1.16 (29.5) |
0.68 (17.2) |
0.51 (13.0) |
7/16 | 7/16 |
DRE-2-6-* | 1/8 (3.18) |
3/8 (9.53) |
0.09 (2.3) |
0.28 (7.1) |
1.48 (37.7) |
0.25 (6.4) |
1.22 (31.0) |
0.71 (18.0) |
0.51 (13.0) |
7/16 | 7/16 |
DRE-2-8-* | 1/8 (3.18) |
1/2 (12.7) |
0.09 (2.3) |
0.39 (9.9) |
1.74 (44.1) |
0.25 (6.4) |
1.47 (37.4) |
0.93 (23.5) |
0.51 (13.0) |
9/16 | 7/16 |
DRE-3-2-* | 3/16 (4.76) |
1/8 (3.18) |
0.12 (3.0) |
0.08 (2.0) |
1.37 (34.7) |
0.28 (7.2) |
1.10 (28.0) |
0.55 (14.0) |
0.54 (13.8) |
7/16 | 1/2 |
DRE-3-4-* | 3/16 (4.76) |
1/4 (6.35) |
0.12 (3.0) |
0.19 (4.8) |
1.46 (37.2) |
0.28 (7.2) |
1.20 (30.5) |
0.65 (16.5) |
0.54 (13.8) |
7/16 | 1/2 |
DRE-3-5-* | 3/16 (4.76) |
5/16 (7.94) |
0.12 (3.0) |
0.25 (6.4) |
1.49 (37.9) |
0.28 (7.2) |
1.23 (31.2) |
0.68 (17.2) |
0.54 (13.8) |
7/16 | 1/2 |
DRE-3-8-* | 3/16 (4.76) |
1/2 (12.7) |
0.12 (3.0) |
0.39 (9.9) |
1.84 (46.8) |
0.28 (7.2) |
1.50 (38.0) |
0.93 (23.5) |
0.54 (13.8) |
9/16 | 1/2 |
DRE-4-2-* | 1/4 (6.35) |
1/8 (3.18) |
0.19 (4.8) |
0.08 (2.0) |
1.46 (37.0) |
0.31 (7.9) |
1.16 (29.5) |
0.55 (14.0) |
0.61 (15.4) |
1/2 | 9/16 |
DRE-4-3-* | 1/4 (6.35) |
3/16 (4.76) |
0.19 (4.8) |
0.12 (3.0) |
1.48 (37.7) |
0.31 (7.9) |
1.19 (30.2) |
0.58 (14.8) |
0.61 (15.4) |
1/2 | 9/16 |
DRE-4-4-* | 1/4 (6.35) |
1/4 (6.35) |
0.19 (4.8) |
0.19 (4.8) |
1.55 (39.3) |
0.31 (7.9) |
1.25 (31.8) |
0.65 (16.5) |
0.61 (15.4) |
1/2 | 9/16 |
DRE-4-5-* | 1/4 (6.35) |
5/16 (7.94) |
0.19 (4.8) |
0.25 (6.4) |
1.57 (40.0) |
0.31 (7.9) |
1.28 (32.5) |
0.68 (17.2) |
0.61 (15.4) |
1/2 | 9/16 |
DRE-4-6-* | 1/4 (6.35) |
3/8 (9.53) |
0.19 (4.8) |
0.28 (7.1) |
1.61 (40.8) |
0.31 (7.9) |
1.31 (33.3) |
0.71 (18.0) |
0.61 (15.4) |
1/2 | 9/16 |
DRE-4-8-* | 1/4 (6.35) |
1/2 (12.7) |
0.19 (4.8) |
0.39 (9.9) |
1.83 (46.5) |
0.31 (7.9) |
1.54 (39.0) |
0.93 (23.5) |
0.61 (15.4) |
9/16 | 9/16 |
DRE-4-10-* | 1/4 (6.35) |
5/8 (15.88) |
0.19 (4.8) |
0.50 (12.7) |
1.90 (48.2) |
0.31 (7.9) |
1.60 (40.7) |
0.99 (25.2) |
0.61 (15.4) |
11/16 | 9/16 |
DRE-4-12-* | 1/4 (6.35) |
3/4 (19.05) |
0.19 (4.8) |
0.59 (15.0) |
1.99 (50.5) |
0.31 (7.9) |
1.69 (43.0) |
0.99 (25.2) |
0.61 (15.4) |
7/8 | 9/16 |
DRE-4-16-* | 1/4 (6.35) |
1 (25.4) |
0.19 (4.8) |
0.79 (20.1) |
2.26 (57.5) |
0.31 (7.9) |
1.97 (50.0) |
1.28 (32.5) |
0.61 (15.4) |
1-1/16 | 9/16 |
DRE-5-6-* | 5/16 (7.94) |
3/8 (9.53) |
0.25 (6.4) |
0.28 (7.1) |
1.66 (42.1) |
0.35 (8.8) |
1.36 (34.6) |
0.71 (18.0) |
0.64 (16.3) |
9/16 | 5/8 |
DRE-5-8-* | 5/16 (7.94) |
1/2 (12.7) |
0.25 (6.4) |
0.39 (9.9) |
1.87 (47.6) |
0.35 (8.8) |
1.58 (40.1) |
0.93 (23.5) |
0.64 (16.3) |
9/16 | 5/8 |
DRE-6-2-* | 3/8 (9.53) |
1/8 (3.18) |
0.28 (7.1) |
0.08 (2.0) |
1.54 (39.0) |
0.37 (9.5) |
1.24 (31.5) |
0.55 (14.0) |
0.67 (17.0) |
5/8 | 11/16 |
DRE-6-3-* | 3/8 (9.53) |
3/16 (4.76) |
0.28 (7.1) |
0.12 (3.0) |
1.57 (39.8) |
0.37 (9.5) |
1.27 (32.3) |
0.58 (14.8) |
0.67 (17.0) |
5/8 | 11/16 |
DRE-6-4-* | 3/8 (9.53) |
1/4 (6.35) |
0.28 (7.1) |
0.19 (4.8) |
1.63 (41.5) |
0.37 (9.5) |
1.34 (34.0) |
0.65 (16.5) |
0.67 (17.0) |
5/8 | 11/16 |
DRE-6-5-* | 3/8 (9.53) |
5/16 (7.94) |
0.28 (7.1) |
0.25 (6.4) |
1.66 (42.2) |
0.37 (9.5) |
1.37 (34.7) |
0.68 (17.2) |
0.67 (17.0) |
5/8 | 11/16 |
DRE-6-6-* | 3/8 (9.53) |
3/8 (9.53) |
0.28 (7.1) |
0.28 (7.1) |
1.69 (43.0) |
0.37 (9.5) |
1.40 (35.5) |
0.71 (18.0) |
0.67 (17.0) |
5/8 | 11/16 |
DRE-6-8-* | 3/8 (9.53) |
1/2 (12.7) |
0.28 (7.1) |
0.39 (9.9) |
1.91 (48.5) |
0.37 (9.5) |
1.61 (41.0) |
0.93 (23.5) |
0.67 (17.0) |
5/8 | 11/16 |
DRE-6-10-* | 3/8 (9.53) |
5/8 (15.88) |
0.28 (7.1) |
0.50 (12.7) |
1.98 (50.4) |
0.37 (9.5) |
1.69 (42.9) |
0.99 (25.2) |
0.67 (17.0) |
11/16 | 11/16 |
DRE-6-12-* | 3/8 (9.53) |
3/4 (19.05) |
0.28 (7.1) |
0.59 (15.0) |
1.99 (50.5) |
0.37 (9.5) |
1.69 (43.0) |
0.99 (25.2) |
0.67 (17.0) |
13/16 | 11/16 |
DRE-6-14-* | 3/8 (9.53) |
7/8 (22.23) |
0.28 (7.1) |
0.50 (12.7) |
2.11 (53.5) |
0.37 (9.5) |
1.81 (46.0) |
1.06 (27.0) |
0.67 (17.0) |
15/16 | 11/16 |
DRE-6-16-* | 3/8 (9.53) |
1 (25.4) |
0.28 (7.1) |
0.79 (20.1) |
2.26 (57.5) |
0.37 (9.5) |
1.97 (50.0) |
1.28 (32.5) |
0.67 (17.0) |
1-1/16 | 11/16 |
DRE-8-4-* | 1/2 (12.7) |
1/4 (6.35) |
0.41 (10.4) |
0.19 (4.8) |
1.80 (45.8) |
0.50 (12.7) |
1.40 (35.5) |
0.65 (16.5) |
0.91 (23.0) |
13/16 | 7/8 |
DRE-8-6-* | 1/2 (12.7) |
3/8 (9.53) |
0.41 (10.4) |
0.28 (7.1) |
1.86 (47.3) |
0.50 (12.7) |
1.46 (37.0) |
0.71 (18.0) |
0.91 (23.0) |
13/16 | 7/8 |
DRE-8-8-* | 1/2 (12.7) |
1/2 (12.7) |
0.41 (10.4) |
0.39 (9.9) |
2.08 (52.8) |
0.50 (12.7) |
1.67 (42.5) |
0.93 (23.5) |
0.91 (23.0) |
13/16 | 7/8 |
DRE-8-10-* | 1/2 (12.7) |
5/8 (15.88) |
0.41 (10.4) |
0.50 (12.7) |
2.13 (54.0) |
0.50 (12.7) |
1.72 (43.7) |
0.99 (25.2) |
0.91 (23.0) |
13/16 | 7/8 |
DRE-8-12-* | 1/2 (12.7) |
3/4 (19.05) |
0.41 (10.4) |
0.59 (15.0) |
2.13 (54.0) |
0.50 (12.7) |
1.72 (43.7) |
0.99 (25.2) |
0.91 (23.0) |
13/16 | 7/8 |
DRE-8-16-* | 1/2 (12.7) |
1 (25.4) |
0.41 (10.4) |
0.79 (20.1) |
2.37 (60.3) |
0.50 (12.7) |
1.97 (50.0) |
1.28 (32.5) |
0.91 (23.0) |
1-1/16 | 7/8 |
DRE-10-8-* | 5/8 (15.88) |
1/2 (12.7) |
0.50 (12.7) |
0.39 (9.9) |
2.10 (53.3) |
0.56 (14.3) |
1.69 (43.0) |
0.93 (23.5) |
0.97 (24.6) |
15/16 | 1 |
DRE-10-12-* | 5/8 (15.88) |
3/4 (19.05) |
0.50 (12.7) |
0.59 (15.0) |
2.16 (54.8) |
0.56 (14.3) |
1.75 (44.5) |
0.99 (25.2) |
0.97 (24.6) |
15/16 | 1 |
DRE-10-14-* | 5/8 (15.88) |
7/8 (22.23) |
0.50 (12.7) |
0.68 (17.3) |
2.22 (56.3) |
0.56 (14.3) |
1.81 (46.0) |
1.06 (27.0) |
0.97 (24.6) |
15/16 | 1 |
DRE-10-16-* | 5/8 (15.88) |
1 (25.4) |
0.50 (12.7) |
0.79 (20.1) |
2.43 (61.8) |
0.56 (14.3) |
2.03 (51.5) |
1.28 (32.5) |
0.97 (24.6) |
1-1/16 | 1 |
DRE-12-4-* | 3/4 (19.05) |
1/4 (6.35) |
0.62 (15.8) |
0.19 (4.8) |
1.90 (48.2) |
0.56 (14.3) |
1.49 (37.9) |
0.65 (16.5) |
0.97 (24.6) |
1-1/16 | 1-1/8 |
DRE-12-6-* | 3/4 (19.05) |
3/8 (9.53) |
0.62 (15.8) |
0.28 (7.1) |
1.96 (49.7) |
0.56 (14.3) |
1.55 (39.4) |
0.71 (18.0) |
0.97 (24.6) |
1-1/16 | 1-1/8 |
DRE-12-8-* | 3/4 (19.05) |
1/2 (12.7) |
0.62 (15.8) |
0.39 (9.9) |
2.20 (55.8) |
0.56 (14.3) |
1.79 (45.5) |
0.93 (23.5) |
0.97 (24.6) |
1-1/16 | 1-1/8 |
DRE-12-10-* | 3/4 (19.05) |
5/8 (15.88) |
0.62 (15.8) |
0.50 (12.7) |
2.22 (56.3) |
0.56 (14.3) |
1.81 (46.0) |
0.99 (25.2) |
0.97 (24.6) |
1-1/16 | 1-1/8 |
DRE-12-14-* | 3/4 (19.05) |
7/8 (22.23) |
0.62 (15.8) |
0.68 (17.3) |
2.26 (57.3) |
0.56 (14.3) |
1.85 (47.0) |
1.06 (27.0) |
0.97 (24.6) |
1-1/16 | 1-1/8 |
DRE-12-16-* | 3/4 (19.05) |
1 (25.4) |
0.62 (15.8) |
0.79 (20.1) |
2.47 (62.8) |
0.56 (14.3) |
2.07 (52.5) |
1.28 (32.5) |
0.97 (24.6) |
1-1/16 | 1-1/8 |
DRE-14-6-* | 7/8 (22.23) |
3/8 (9.53) |
0.72 (18.3) |
0.28 (7.1) |
2.04 (51.7) |
0.63 (15.9) |
1.63 (41.5) |
0.71 (18.0) |
1.03 (26.1) |
1-3/16 | 1-1/4 |
DRE-14-12-* | 7/8 (22.23) |
3/4 (19.05) |
0.72 (18.3) |
0.59 (15.0) |
2.30 (58.5) |
0.63 (15.9) |
1.90 (48.3) |
0.99 (25.2) |
1.03 (26.1) |
1-3/16 | 1-1/4 |
DRE-16-8-* | 1 (25.4) |
1/2 (12.7) |
0.89 (22.5) |
0.39 (9.9) |
2.52 (64.1) |
0.75 (19.1) |
2.03 (51.5) |
0.93 (23.5) |
1.24 (31.6) |
1-3/8 | 1-1/2 |
DRE-16-12-* | 1 (25.4) |
3/4 (19.05) |
0.89 (22.5) |
0.59 (15.0) |
2.59 (65.8) |
0.75 (19.1) |
2.09 (53.2) |
0.99 (25.2) |
1.24 (31.6) |
1-3/8 | 1-1/2 |
DRE-16-14-* | 1 (25.4) |
7/8 (22.23) |
0.89 (22.5) |
0.68 (17.3) |
2.59 (65.8) |
0.75 (19.1) |
2.09 (53.2) |
1.06 (27.0) |
1.24 (31.6) |
1-3/8 | 1-1/2 |
*Add suffix SS for 316 stainless steel or B for brass.
**DRE’s are available in bore through configuration (specify DREZ)
