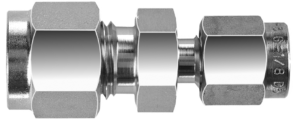

Reducing Union (DUR)

Description
inch (mm) |
|||||||||||||
Part No. | ØA | ØA1 | ØE | ØE1 | I | I1 | F | F1 | L | L1 | Hex 1 | Hex 2 | Hex 3 |
Tube OD | Tube OD | ||||||||||||
DUR-2-1-* | 1/8 (3.18) |
1/16 (1.59) |
0.09 (2.3) |
0.05 (1.3) |
0.25 (6.4) |
0.19 (4.9) |
0.51 (13.0) |
0.35 (8.9) |
1.23 (31.3) |
0.81 (20.6) |
7/16 | 7/16 | 5/16 |
DUR-3-1-* | 3/16 (4.76) |
1/16 (1.59) |
0.12 (3.0) |
0.05 (1.3) |
0.28 (7.2) |
0.19 (4.9) |
0.54 (13.8) |
0.35 (8.9) |
1.27 (32.3) |
0.85 (21.6) |
7/16 | 1/2 | 5/16 |
DUR-3-2-* | 3/16 (4.76) |
1/8 (3.18) |
0.12 (3.0) |
0.09 (2.3) |
0.28 (7.2) |
0.25 (6.4) |
0.54 (13.8) |
0.51 (13.0) |
1.45 (36.8) |
0.92 (23.4) |
7/16 | 1/2 | 7/16 |
DUR-4-1-* | 1/4 (6.35) |
1/16 (1.59) |
0.19 (4.8) |
0.05 (1.3) |
0.31 (7.9) |
0.19 (4.9) |
0.61 (15.4) |
0.35 (8.9) |
1.36 (34.6) |
0.91 (23.1) |
1/2 | 9/16 | 5/16 |
DUR-4-2-* | 1/4 (6.35) |
1/8 (3.18) |
0.19 (4.8) |
0.09 (2.3) |
0.31 (7.9) |
0.25 (6.4) |
0.61 (15.4) |
0.51 (13.0) |
1.53 (38.8) |
0.97 (24.6) |
1/2 | 9/16 | 7/16 |
DUR-4-3-* | 1/4 (6.35) |
3/16 (4.76) |
0.19 (4.8) |
0.12 (3.0) |
0.31 (7.9) |
0.28 (7.2) |
0.61 (15.4) |
0.54 (13.8) |
1.56 (39.6) |
1.00 (25.4) |
1/2 | 9/16 | 1/2 |
DUR-5-2-* | 5/16 (7.94) |
1/8 (3.18) |
0.25 (6.4) |
0.09 (2.3) |
0.35 (8.8) |
0.25 (6.4) |
0.64 (16.3) |
0.51 (13.0) |
1.56 (39.6) |
1.00 (25.4) |
9/16 | 5/8 | 7/16 |
DUR-5-4-* | 5/16 (7.94) |
1/4 (6.35) |
0.25 (6.4) |
0.19 (4.8) |
0.35 (8.8) |
0.31 (7.9) |
0.64 (16.3) |
0.61 (15.4) |
1.67 (42.4) |
1.08 (27.4) |
9/16 | 5/8 | 9/16 |
DUR-6-1-* | 3/8 (9.53) |
1/16 (1.59) |
0.28 (7.1) |
0.05 (1.3) |
0.37 (9.5) |
0.19 (4.9) |
0.67 (17.0) |
0.35 (8.9) |
1.45 (36.9) |
1.00 (25.4) |
5/8 | 11/16 | 5/16 |
DUR-6-2-* | 3/8 (9.53) |
1/8 (3.18) |
0.28 (7.1) |
0.09 (2.3) |
0.37 (9.5) |
0.25 (6.4) |
0.67 (17.0) |
0.51 (13.0) |
1.62 (41.2) |
1.06 (27.0) |
5/8 | 11/16 | 7/16 |
DUR-6-4-* | 3/8 (9.53) |
1/4 (6.35) |
0.28 (7.1) |
0.19 (4.8) |
0.37 (9.5) |
0.31 (7.9) |
0.67 (17.0) |
0.61 (15.4) |
1.71 (43.4) |
1.12 (28.4) |
5/8 | 11/16 | 9/16 |
DUR-6-5-* | 3/8 (9.53) |
5/16 (7.94) |
0.28 (7.1) |
0.25 (6.4) |
0.37 (9.5) |
0.35 (8.8) |
0.67 (17.0) |
0.64 (16.3) |
1.75 (44.5) |
1.16 (29.5) |
5/8 | 11/16 | 5/8 |
DUR-8-2-* | 1/2 (12.7) |
1/8 (3.18) |
0.41 (10.4) |
0.09 (2.3) |
0.50 (12.7) |
0.25 (6.4) |
0.91 (23.0) |
0.51 (13.0) |
1.81 (46.0) |
1.14 (29.0) |
13/16 | 7/8 | 7/16 |
DUR-8-4-* | 1/2 (12.7) |
1/4 (6.35) |
0.41 (10.4) |
0.19 (4.8) |
0.50 (12.7) |
0.31 (7.9) |
0.91 (23.0) |
0.61 (15.4) |
1.86 (47.3) |
1.16 (29.5) |
13/16 | 7/8 | 9/16 |
DUR-8-6-* | 1/2 (12.7) |
3/8 (9.53) |
0.41 (10.4) |
0.28 (7.1) |
0.50 (12.7) |
0.37 (9.5) |
0.91 (23.0) |
0.67 (17.0) |
1.92 (48.8) |
1.22 (31.0) |
13/16 | 7/8 | 11/16 |
DUR-10-4-* | 5/8 (15.88) |
1/4 (6.35) |
0.50 (12.7) |
0.19 (4.8) |
0.56 (14.3) |
0.31 (7.9) |
0.97 (24.6) |
0.61 (15.4) |
1.89 (48.1) |
1.19 (30.3) |
15/16 | 1 | 9/16 |
DUR-10-6-* | 5/8 (15.88) |
3/8 (9.53) |
0.50 (12.7) |
0.28 (7.1) |
0.56 (14.3) |
0.37 (9.5) |
0.97 (24.6) |
0.67 (17.0) |
1.95 (49.6) |
1.25 (31.8) |
15/16 | 1 | 11/16 |
DUR-10-8-* | 5/8 (15.88) |
1/2 (12.7) |
0.50 (12.7) |
0.41 (10.4) |
0.56 (14.3) |
0.50 (12.7) |
0.97 (24.6) |
0.91 (23.0) |
2.06 (52.4) |
1.25 (31.8) |
15/16 | 1 | 7/8 |
DUR-12-4-* | 3/4 (19.05) |
1/4 (6.35) |
0.62 (15.8) |
0.19 (4.8) |
0.56 (14.3) |
0.31 (7.9) |
0.97 (24.6) |
0.61 (15.4) |
1.95 (49.5) |
1.25 (31.7) |
1-1/16 | 1-1/8 | 9/16 |
DUR-12-6-* | 3/4 (19.05) |
3/8 (9.53) |
0.62 (15.8) |
0.28 (7.1) |
0.56 (14.3) |
0.37 (9.5) |
0.97 (24.6) |
0.67 (17.0) |
2.01 (51.1) |
1.31 (33.3) |
1-1/16 | 1-1/8 | 11/16 |
DUR-12-8-* | 3/4 (19.05) |
1/2 (12.7) |
0.62 (15.8) |
0.41 (10.4) |
0.56 (14.3) |
0.50 (12.7) |
0.97 (24.6) |
0.91 (23.0) |
2.12 (53.9) |
1.31 (33.3) |
1-1/16 | 1-1/8 | 7/8 |
DUR-12-10-* | 3/4 (19.05) |
5/8 (15.88) |
0.62 (15.8) |
0.50 (12.7) |
0.56 (14.3) |
0.56 (14.3) |
0.97 (24.6) |
0.97 (24.6) |
2.12 (53.9) |
1.31 (33.3) |
1-1/16 | 1-1/8 | 1 |
DUR-14-6-* | 7/8 (22.23) |
3/8 (9.53) |
0.72 (18.3) |
0.28 (7.1) |
0.63 (15.9) |
0.37 (9.5) |
1.03 (26.1) |
0.67 (17.0) |
2.07 (52.7) |
1.38 (35.0) |
1-3/16 | 1-1/4 | 11/16 |
DUR-14-12-* | 7/8 (22.23) |
3/4 (19.05) |
0.72 (18.3) |
0.62 (15.8) |
0.63 (15.9) |
0.56 (14.3) |
1.03 (26.1) |
0.97 (24.6) |
2.07 (52.7) |
1.38 (35.0) |
1-3/16 | 1-1/4 | 1-1/8 |
DUR-16-6-* | 1 (25.4) |
3/8 (9.53) |
0.89 (22.5) |
0.28 (7.1) |
0.75 (19.1) |
0.37 (9.5) |
1.24 (31.6) |
0.67 (17.0) |
2.33 (59.1) |
1.54 (39.0) |
1-3/8 | 1-1/2 | 11/16 |
DUR-16-8-* | 1 (25.4) |
1/2 (12.7) |
0.89 (22.5) |
0.41 (10.4) |
0.75 (19.1) |
0.50 (12.7) |
1.24 (31.6) |
0.91 (23.0) |
2.44 (62.1) |
1.54 (39.2) |
1-3/8 | 1-1/2 | 7/8 |
DUR-16-10-* | 1 (25.4) |
5/8 (15.88) |
0.89 (22.5) |
0.50 (12.7) |
0.75 (19.1) |
0.56 (14.3) |
1.24 (31.6) |
0.97 (24.6) |
2.44 (62.1) |
1.54 (39.2) |
1-3/8 | 1-1/2 | 1 |
DUR-16-12-* | 1 (25.4) |
3/4 (19.05) |
0.89 (22.5) |
0.62 (15.8) |
0.75 (19.1) |
0.56 (14.3) |
1.24 (31.6) |
0.97 (24.6) |
2.40 (61.0) |
1.50 (38.1) |
1-3/8 | 1-1/2 | 1-1/8 |
*Add suffix SS for 316 stainless steel or B for brass.
