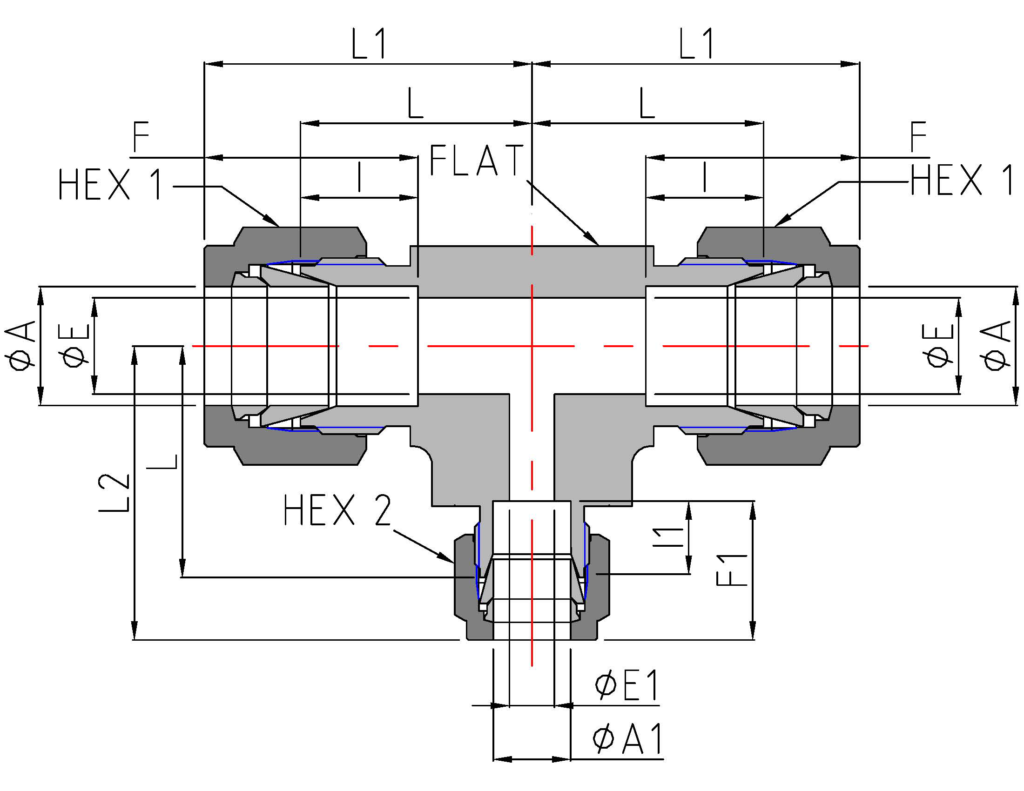

Reducing Union Tee (DTR)

Description
Go to the Top
Type 2
Go to the Top
Type 3
Go to the Top
Type 4
Go to the Top
inch (mm) |
||||||||||||||
Part No. | ØA | ØA1 | ØE | ØE1 | I | I1 | F | F1 | L | L1 | L2 | Hex 1 | Hex 2 | Flat |
DTR-4-4-2-* | 1/4 (6.35) |
1/8 (3.18) |
0.19 (4.8) |
0.09 (2.3) |
0.31 (7.9) |
0.25 (6.4) |
0.61 (15.4) |
0.51 (13.0) |
0.79 (20.0) |
1.08 (27.5) |
1.05 (26.7) |
9/16 | 7/16 | 1/2 |
DTR-4-4-6-* | 1/4 (6.35) |
3/8 (9.53) |
0.19 (4.8) |
0.28 (7.1) |
0.31 (7.9) |
0.37 (9.5) |
0.61 (15.4) |
0.67 (17.0) |
1.20 (30.5) |
0.91 (23.0) |
1.20 (30.5) |
9/16 | 11/16 | 5/8 |
DTR-4-4-8-* | 1/4 (6.35) |
1/2 (12.7) |
0.19 (4.8) |
0.41 (10.4) |
0.31 (7.9) |
0.50 (12.7) |
0.61 (15.4) |
0.91 (23.0) |
0.98 (25.0) |
1.28 (32.5) |
1.39 (35.3) |
9/16 | 7/8 | 13/16 |
DTR-6-6-4-* | 3/8 (9.53) |
1/4 (6.35) |
0.28 (7.1) |
0.19 (4.8) |
0.37 (9.5) |
0.31 (7.9) |
0.67 (17.0) |
0.61 (15.4) |
0.91 (23.0) |
1.20 (30.5) |
1.20 (30.5) |
11/16 | 9/16 | 5/8 |
DTR-6-6-5-* | 3/8 (9.53) |
5/16 (7.94) |
0.28 (7.1) |
0.25 (6.4) |
0.37 (9.5) |
0.35 (8.8) |
0.67 (17.0) |
0.64 (16.3) |
0.91 (23.0) |
1.20 (30.5) |
1.20 (30.5) |
11/16 | 5/8 | 5/8 |
DTR-6-6-8-* | 3/8 (9.53) |
1/2 (12.7) |
0.28 (7.1) |
0.41 (10.4) |
0.37 (9.5) |
0.50 (12.7) |
0.67 (17.0) |
0.91 (23.0) |
1.28 (32.5) |
0.98 (25.0) |
1.39 (35.3) |
11/16 | 7/16 | 13/16 |
DTR-6-6-10-* | 3/8 (9.53) |
5/8 (15.88) |
0.28 (7.1) |
0.50 (12.7) |
0.37 (9.5) |
0.31 (7.9) |
0.67 (17.0) |
0.61 (15.4) |
1.20 (30.5) |
0.91 (23.0) |
1.20 (30.5) |
11/16 | 9/16 | 15/16 |
DTR-8-8-2-* | 1/2 (12.7) |
1/8 (3.18) |
0.41 (10.4) |
0.09 (2.3) |
0.50 (12.7) |
0.25 (6.4) |
0.91 (23.0) |
0.51 (13.0) |
0.98 (25.0) |
1.39 (35.3) |
1.25 (31.7) |
7/8 | 7/16 | 13/16 |
DTR-8-8-4-* | 1/2 (12.7) |
1/4 (6.35) |
0.41 (10.4) |
0.19 (4.8) |
0.50 (12.7) |
0.31 (7.9) |
0.91 (23.0) |
0.61 (15.4) |
0.98 (25.0) |
1.39 (35.3) |
1.28 (32.5) |
7/8 | 9/16 | 13/16 |
DTR-8-8-5-* | 1/2 (12.7) |
5/16 (7.94) |
0.41 (10.4) |
0.25 (6.4) |
0.50 (12.7) |
0.35 (8.8) |
0.91 (23.0) |
0.64 (16.3) |
0.98 (25.0) |
1.39 (35.3) |
1.28 (32.5) |
7/8 | 5/8 | 13/16 |
DTR-8-8-6-* | 1/2 (12.7) |
3/8 (9.53) |
0.41 (10.4) |
0.28 (7.1) |
0.50 (12.7) |
0.37 (9.5) |
0.91 (23.0) |
0.67 (17.0) |
0.98 (25.0) |
1.39 (35.3) |
1.28 (32.5) |
7/8 | 11/16 | 13/16 |
DTR-8-8-10-* | 1/2 (12.7) |
5/8 (15.88) |
0.41 (10.4) |
0.50 (12.7) |
0.50 (12.7) |
0.31 (7.9) |
0.91 (23.0) |
0.61 (15.4) |
1.06 (27.0) |
1.47 (37.3) |
1.47 (37.3) |
7/8 | 1 | 15/16 |
DTR-8-8-12-* | 1/2 (12.7) |
3/4 (19.05) |
0.41 (10.4) |
0.62 (15.8) |
0.50 (12.7) |
0.37 (9.5) |
0.91 (23.0) |
0.67 (17.0) |
1.11 (28.2) |
1.52 (38.5) |
1.52 (38.5) |
7/8 | 1-1/8 | 1-1/16 |
DTR-10-10-6-* | 5/8 (15.88) |
3/8 (9.53) |
0.50 (12.7) |
0.28 (7.1) |
0.56 (14.3) |
0.37 (9.5) |
0.97 (24.6) |
0.67 (17.0) |
1.06 (27.0) |
1.47 (37.3) |
1.36 (34.5) |
1 | 11/16 | 15/16 |
DTR-10-10-8-* | 5/8 (15.88) |
1/2 (12.7) |
0.50 (12.7) |
0.41 (10.4) |
0.56 (14.3) |
0.50 (12.7) |
0.97 (24.6) |
0.91 (23.0) |
1.06 (27.0) |
1.47 (37.3) |
1.47 (37.3) |
1 | 7/8 | 15/16 |
DTR-10-10-12-* | 5/8 (15.88) |
3/4 (19.05) |
0.50 (12.7) |
0.72 (18.3) |
0.56 (14.3) |
0.56 (14.3) |
0.97 (24.6) |
0.97 (24.6) |
1.11 (28.2) |
1.52 (38.5) |
1.52 (38.5) |
1 | 1-1/8 | 1-1/16 |
DTR-10-10-16-* | 5/8 (15.88) |
1 (25.4) |
0.50 (12.7) |
0.89 (22.5) |
0.56 (14.3) |
0.50 (12.7) |
0.97 (24.6) |
1.24 (31.6) |
1.31 (33.3) |
1.72 (43.6) |
1.81 (45.9) |
1 | 1-1/2 | 1-5/16 |
DTR-12-12-4-* | 3/4 (19.05) |
1/4 (6.35) |
0.62 (15.8) |
0.19 (4.8) |
0.56 (14.3) |
0.31 (7.9) |
0.97 (24.6) |
0.61 (15.4) |
1.11 (28.2) |
1.52 (38.5) |
1.41 (35.7) |
1-1/8 | 9/16 | 1-1/16 |
DTR-12-12-6-* | 3/4 (19.05) |
3/8 (9.53) |
0.62 (15.8) |
0.28 (7.1) |
0.56 (14.3) |
0.37 (9.5) |
0.97 (24.6) |
0.67 (17.0) |
1.11 (28.2) |
1.52 (38.5) |
1.41 (35.7) |
1-1/8 | 11/16 | 1-1/16 |
DTR-12-12-8-* | 3/4 (19.05) |
1/2 (12.7) |
0.62 (15.8) |
0.41 (10.4) |
0.56 (14.3) |
0.50 (12.7) |
0.97 (24.6) |
0.91 (23.0) |
1.11 (28.2) |
1.52 (38.5) |
1.52 (38.5) |
1-1/8 | 7/8 | 1-1/16 |
DTR-12-12-10-* | 3/4 (19.05) |
5/8 (15.88) |
0.62 (15.8) |
0.50 (12.7) |
0.56 (14.3) |
0.56 (14.3) |
0.97 (24.6) |
0.97 (24.6) |
1.11 (28.2) |
1.52 (38.5) |
1.52 (38.5) |
1-1/8 | 1 | 1-1/16 |
DTR-12-12-16-* | 3/4 (19.05) |
1 (25.4) |
0.62 (15.8) |
0.89 (22.5) |
0.56 (14.3) |
0.75 (19.1) |
0.97 (24.6) |
1.24 (31.6) |
1.31 (33.3) |
1.72 (43.6) |
1.81 (45.9) |
1-1/8 | 1-1/2 | 1-5/16 |
DTR-14-14-6-* | 7/8 (22.23) |
3/8 (9.53) |
0.72 (18.3) |
0.28 (7.1) |
0.63 (15.9) |
0.37 (9.5) |
1.03 (26.1) |
0.67 (17.0) |
1.28 (32.5) |
1.68 (42.7) |
1.57 (40.0) |
1-1/4 | 11/16 | 1-1/4 |
DTR-14-14-8-* | 7/8 (22.23) |
1/2 (12.7) |
0.72 (18.3) |
0.41 (10.4) |
0.63 (15.9) |
0.50 (12.7) |
1.03 (26.1) |
0.91 (23.0) |
1.28 (32.5) |
1.68 (42.7) |
1.69 (42.8) |
1-1/4 | 7/8 | 1-1/4 |
DTR-14-14-10-* | 7/8 (22.23) |
5/8 (15.88) |
0.72 (18.3) |
0.50 (12.7) |
0.63 (15.9) |
0.56 (14.3) |
1.03 (26.1) |
0.97 (24.6) |
1.28 (32.5) |
1.68 (42.7) |
1.69 (42.8) |
1-1/4 | 1 | 1-1/4 |
DTR-14-14-12-* | 7/8 (22.23) |
3/4 (19.05) |
0.72 (18.3) |
0.50 (12.7) |
0.63 (15.9) |
0.56 (14.3) |
1.03 (26.1) |
0.97 (24.6) |
1.28 (32.5) |
1.68 (42.7) |
1.69 (42.8) |
1-1/4 | 1-1/8 | 1-1/4 |
DTR-14-14-16-* | 7/8 (22.23) |
1 (25.4) |
0.72 (18.3) |
0.89 (22.5) |
0.63 (15.9) |
0.75 (19.1) |
1.03 (26.1) |
1.24 (31.6) |
1.31 (33.3) |
1.71 (43.5) |
1.81 (45.9) |
1-1/4 | 1-1/2 | 1-5/16 |
DTR-16-16-4-* | 1 (25.4) |
1/4 (6.35) |
0.89 (22.5) |
0.19 (4.8) |
0.75 (19.1) |
0.31 (7.9) |
1.24 (31.6) |
0.61 (15.4) |
1.31 (33.3) |
1.81 (45.9) |
1.61 (40.8) |
1-1/2 | 9/16 | 1-5/16 |
DTR-16-16-6-* | 1 (25.4) |
3/8 (9.53) |
0.89 (22.5) |
0.28 (7.1) |
0.75 (19.1) |
0.37 (9.5) |
1.24 (31.6) |
0.67 (17.0) |
1.31 (33.3) |
1.81 (45.9) |
1.61 (40.8) |
1-1/2 | 11/16 | 1-5/16 |
DTR-16-16-8-* | 1 (25.4) |
1/2 (12.7) |
0.89 (22.5) |
0.41 (10.4) |
0.75 (19.1) |
0.50 (12.7) |
1.24 (31.6) |
0.91 (23.0) |
1.31 (33.3) |
1.81 (45.9) |
1.72 (43.6) |
1-1/2 | 7/8 | 1-5/16 |
DTR-16-16-10-* | 1 (25.4) |
5/8 (15.88) |
0.89 (22.5) |
0.50 (12.7) |
0.75 (19.1) |
0.56 (14.3) |
1.24 (31.6) |
0.97 (24.6) |
1.31 (33.3) |
1.81 (45.9) |
1.72 (43.6) |
1-1/2 | 1 | 1-5/16 |
DTR-16-16-12-* | 1 (25.4) |
3/4 (19.05) |
0.89 (22.5) |
0.62 (15.8) |
0.75 (19.1) |
0.56 (14.3) |
1.24 (31.6) |
0.97 (24.6) |
1.31 (33.3) |
1.81 (45.9) |
1.72 (43.6) |
1-1/2 | 1-1/8 | 1-5/16 |
DTR-16-16-14-* | 1 (25.4) |
7/8 (22.23) |
0.89 (22.5) |
0.72 (18.3) |
0.75 (19.1) |
0.63 (15.9) |
1.24 (31.6) |
1.03 (26.1) |
1.31 (33.3) |
1.81 (45.9) |
1.71 (43.5) |
1-1/2 | 1-1/4 | 1-5/16 |
*Add suffix SS for 316 stainless steel or B for brass.

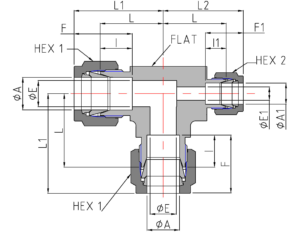

Type 2
inch (mm) |
||||||||||||||||||||
Part No. | ØA | ØA1 | ØA2 | ØE | ØE1 | ØE2 | I | I1 | I2 | F | F1 | F2 | L | L1 | L2 | L3 | Hex 1 | Hex 2 | Hex 3 | Flat |
DTR-8-4-6-* | 1/2 (12.7) |
1/4 (6.35) |
3/8 (9.53) |
0.41 (10.4) |
0.19 (4.8) |
0.28 (7.1) |
0.50 (12.7) |
0.31 (7.9) |
0.37 (9.5) |
0.91 (23.0) |
0.61 (15.4) |
0.67 (17.0) |
0.98 (25.0) |
1.39 (35.3) |
1.28 (32.5) |
1.28 (32.5) |
7/8 | 9/16 | 11/16 | 13/16 |
DTR-10-4-6-* | 5/8 (15.88) |
1/4 (6.35) |
3/8 (9.53) |
0.50 (12.7) |
0.19 (4.8) |
0.28 (7.1) |
0.56 (14.3) |
0.31 (7.9) |
0.37 (9.5) |
0.97 (24.6) |
0.61 (15.4) |
0.67 (17.0) |
1.06 (27.0) |
1.47 (37.3) |
1.36 (34.5) |
1.36 (34.5) |
1 | 9/16 | 11/16 | 15/16 |
DTR-10-6-4-* | 5/8 (15.88) |
3/8 (9.53) |
1/4 (6.35) |
0.50 (12.7) |
0.28 (7.1) |
0.19 (4.8) |
0.56 (14.3) |
0.37 (9.5) |
0.31 (7.9) |
0.97 (24.6) |
0.67 (17.0) |
0.61 (15.4) |
1.06 (27.0) |
1.47 (37.3) |
1.36 (34.5) |
1.36 (34.5) |
1 | 11/16 | 9/16 | 15/16 |
DTR-10-8-6-* | 5/8 (15.88) |
1/2 (12.7) |
3/8 (9.53) |
0.50 (12.7) |
0.41 (10.4) |
0.28 (7.1) |
0.56 (14.3) |
0.50 (12.7) |
0.37 (9.5) |
0.97 (24.6) |
0.91 (23.0) |
0.67 (17.0) |
1.06 (27.0) |
1.47 (37.3) |
1.47 (37.3) |
1.36 (34.5) |
1 | 7/8 | 11/16 | 15/16 |
DTR-12-8-6-* | 3/4 (19.05) |
1/2 (12.7) |
3/8 (9.53) |
0.62 (15.8) |
0.41 (10.4) |
0.28 (7.1) |
0.56 (14.3) |
0.50 (12.7) |
0.37 (9.5) |
0.97 (24.6) |
0.91 (23.0) |
0.67 (17.0) |
1.11 (28.2) |
1.52 (38.5) |
1.52 (38.5) |
1.41 (35.7) |
1-1/8 | 7/8 | 11/16 | 1-1/16 |
DTR-12-6-8-* | 3/4 (19.05) |
3/8 (9.53) |
1/2 (12.7) |
0.62 (15.8) |
0.28 (7.1) |
0.41 (10.4) |
0.56 (14.3) |
0.37 (9.5) |
0.50 (12.7) |
0.97 (24.6) |
0.67 (17.0) |
0.91 (23.0) |
1.11 (28.2) |
1.52 (38.5) |
1.41 (35.7) |
1.52 (38.5) |
1-1/8 | 11/16 | 7/8 | 1-1/16 |
DTR-12-8-10-* | 3/4 (19.05) |
1/2 (12.7) |
5/8 (15.88) |
0.62 (15.8) |
0.41 (10.4) |
0.50 (12.7) |
0.56 (14.3) |
0.50 (12.7) |
0.56 (14.3) |
0.97 (24.6) |
0.91 (23.0) |
0.97 (24.6) |
1.11 (28.2) |
1.52 (38.5) |
1.52 (38.5) |
1.52 (38.5) |
1-1/8 | 7/8 | 1 | 1-1/16 |
DTR-12-10-6-* | 3/4 (19.05) |
5/8 (15.88) |
3/8 (9.53) |
0.62 (15.8) |
0.50 (12.7) |
0.28 (7.1) |
0.56 (14.3) |
0.56 (14.3) |
0.37 (9.5) |
0.97 (24.6) |
0.97 (24.6) |
0.67 (17.0) |
1.11 (28.2) |
1.52 (38.5) |
1.52 (38.5) |
1.41 (35.7) |
1-1/8 | 1 | 11/16 | 1-1/16 |
DTR-12-10-8-* | 3/4 (19.05) |
5/8 (15.88) |
1/2 (12.7) |
0.62 (15.8) |
0.50 (12.7) |
0.41 (10.4) |
0.56 (14.3) |
0.56 (14.3) |
0.50 (12.7) |
0.97 (24.6) |
0.97 (24.6) |
0.91 (23.0) |
1.11 (28.2) |
1.52 (38.5) |
1.52 (38.5) |
1.52 (38.5) |
1-1/8 | 1 | 7/8 | 1-1/16 |
DTR-16-12-4-* | 1 (25.4) |
3/4 (19.05) |
1/4 (6.35) |
0.89 (22.5) |
0.62 (15.8) |
0.19 (4.8) |
0.75 (19.1) |
0.56 (14.3) |
0.31 (7.9) |
1.24 (31.6) |
0.97 (24.6) |
0.61 (15.4) |
1.31 (33.3) |
1.81 (45.9) |
1.72 (43.6) |
1.61 (40.8) |
1-1/2 | 1-1/8 | 9/16 | 1-5/16 |
DTR-16-12-6-* | 1 (25.4) |
3/4 (19.05) |
3/8 (9.53) |
0.89 (22.5) |
0.62 (15.8) |
0.28 (7.1) |
0.75 (19.1) |
0.56 (14.3) |
0.37 (9.5) |
1.24 (31.6) |
0.97 (24.6) |
0.67 (17.0) |
1.31 (33.3) |
1.81 (45.9) |
1.72 (43.6) |
1.61 (40.8) |
1-1/2 | 1-1/8 | 11/16 | 1-5/16 |
DTR-16-12-8-* | 1 (25.4) |
3/4 (19.05) |
1/2 (12.7) |
0.89 (22.5) |
0.62 (15.8) |
0.41 (10.4) |
0.75 (19.1) |
0.56 (14.3) |
0.50 (12.7) |
1.24 (31.6) |
0.97 (24.6) |
0.91 (23.0) |
1.31 (33.3) |
1.81 (45.9) |
1.72 (43.6) |
1.72 (43.6) |
1-1/2 | 1-1/8 | 7/8 | 1-5/16 |
*Add suffix SS for 316 stainless steel or B for brass.
Type 3
inch (mm) |
||||||||||||||
Part No. | ØA | ØA1 | ØE | ØE1 | I | I1 | F | F1 | L | L1 | L2 | Hex 1 | Hex 2 | Flat |
Tube OD | Tube OD |
|||||||||||||
DTR-4-2-2-* | 1/4 (6.35) |
1/8 (3.18) |
0.19 (4.8) |
0.09 (2.3) |
0.31 (7.9) |
0.25 (6.4) |
0.61 (15.4) |
0.51 (13.0) |
0.79 (20.0) |
1.08 (27.5) |
1.05 (26.7) |
9/16 | 7/16 | 1/2 |
DTR-6-4-4-* | 3/8 (9.53) |
1/4 (6.35) |
0.28 (7.1) |
0.19 (4.8) |
0.37 (9.5) |
0.31 (7.9) |
0.67 (17.0) |
0.61 (15.4) |
0.91 (23.0) |
1.20 (30.5) |
1.20 (30.5) |
11/16 | 9/16 | 5/8 |
DTR-8-4-4-* | 1/2 (12.7) |
1/4 (6.35) |
0.41 (10.4) |
0.19 (4.8) |
0.50 (12.7) |
0.31 (7.9) |
0.91 (23.0) |
0.61 (15.4) |
0.98 (25.0) |
1.39 (35.3) |
1.28 (32.5) |
7/8 | 9/16 | 13/16 |
DTR-8-6-6-* | 1/2 (12.7) |
3/8 (9.53) |
0.41 (10.4) |
0.28 (7.1) |
0.50 (12.7) |
0.37 (9.5) |
0.91 (23.0) |
0.67 (17.0) |
0.98 (25.0) |
1.39 (35.3) |
1.28 (32.5) |
7/8 | 11/16 | 13/16 |
DTR-10-6-6-* | 5/8 (15.88) |
3/8 (9.53) |
0.50 (12.7) |
0.28 (7.1) |
0.56 (14.3) |
0.37 (9.5) |
0.97 (24.6) |
0.67 (17.0) |
1.06 (27.0) |
1.47 (37.3) |
1.36 (34.5) |
1 | 11/16 | 15/16 |
DTR-10-8-8-* | 5/8 (15.88) |
1/2 (12.7) |
0.50 (12.7) |
0.41 (10.4) |
0.56 (14.3) |
0.50 (12.7) |
0.97 (24.6) |
0.91 (23.0) |
1.06 (27.0) |
1.47 (37.3) |
1.47 (37.3) |
1 | 7/8 | 15/16 |
DTR-12-4-4-* | 3/4 (19.05) |
1/4 (6.35) |
0.62 (15.8) |
0.19 (4.8) |
0.56 (14.3) |
0.31 (7.9) |
0.97 (24.6) |
0.61 (15.4) |
1.11 (28.2) |
1.52 (38.5) |
1.41 (35.7) |
1-1/8 | 9/16 | 1-1/16 |
DTR-12-6-6-* | 3/4 (19.05) |
3/8 (9.53) |
0.62 (15.8) |
0.28 (7.1) |
0.56 (14.3) |
0.37 (9.5) |
0.97 (24.6) |
0.67 (17.0) |
1.11 (28.2) |
1.52 (38.5) |
1.41 (35.7) |
1-1/8 | 11/16 | 1-1/16 |
DTR-12-8-8-* | 3/4 (19.05) |
1/2 (12.7) |
0.62 (15.8) |
0.41 (10.4) |
0.56 (14.3) |
0.50 (12.7) |
0.97 (24.6) |
0.91 (23.0) |
1.11 (28.2) |
1.52 (38.5) |
1.52 (38.5 ) |
1-1/8 | 7/8 | 1-1/16 |
DTR-12-10-10-* | 3/4 (19.05) |
5/8 (15.88) |
0.62 (15.8) |
0.50 (12.7) |
0.56 (14.3) |
0.56 (14.3) |
0.97 (24.6) |
0.97 (24.6) |
1.11 (28.2) |
1.52 (38.5) |
1.52 (38.5 ) |
1-1/8 | 1 | 1-1/16 |
DTR-16-6-6-* | 1 (25.4) |
3/8 (9.53) |
0.89 (22.5) |
0.28 (7.1) |
0.75 (19.1) |
0.37 (9.5) |
1.24 (31.6) |
0.67 (17.0) |
1.31 (33.3) |
1.81 (45.9) |
1.61 (40.8) |
1-1/2 | 11/16 | 1-5/16 |
DTR-16-8-8-* | 1 (25.4) |
1/2 (12.7) |
0.89 (22.5) |
0.41 (10.4) |
0.75 (19.1) |
0.50 (12.7) |
1.24 (31.6) |
0.91 (23.0) |
1.31 (33.3) |
1.81 (45.9) |
1.72 (43.6) |
1-1/2 | 7/8 | 1-5/16 |
DTR-16-10-10-* | 1 (25.4) |
5/8 (15.88) |
0.89 (22.5) |
0.50 (12.7) |
0.75 (19.1) |
0.56 (14.3) |
1.24 (31.6) |
0.97 (24.6) |
1.31 (33.3) |
1.81 (45.9) |
1.72 (43.6) |
1-1/2 | 1 | 1-5/16 |
DTR-16-12-12-* | 1 (25.4) |
3/4 (19.05) |
0.89 (22.5) |
0.62 (15.8) |
0.75 (19.1) |
0.56 (14.3) |
1.24 (31.6) |
0.97 (24.6) |
1.31 (33.3) |
1.81 (45.9) |
1.72 (43.6) |
1-1/2 | 1-1/8 | 1-5/16 |
*Add suffix SS for 316 stainless steel or B for brass.
Type 4
inch (mm) |
||||||||||||||
Part No. | ØA | ØA1 | ØE | ØE1 | I | I1 | F | F1 | L | L1 | L2 | Hex 1 | Hex 2 | Flat |
Tube OD | Tube OD |
|||||||||||||
DTR-4-2-4-* | 1/4 (6.35) |
1/8 (3.18) |
0.19 (4.8) |
0.09 (2.3) |
0.31 (7.9) |
0.25 (6.4) |
0.61 (15.4) |
0.51 (13.0) |
0.79 (20.0) |
1.08 (27.5) |
1.05 (26.7) |
9/16 | 7/16 | 1/2 |
DTR-6-2-6-* | 3/8 (9.53) |
1/8 (3.18) |
0.28 (7.1) |
0.09 (2.3) |
0.37 (9.5) |
0.25 (6.4) |
0.67 (17.0) |
0.51 (13.0) |
0.91 (23.0) |
1.20 (30.5) |
1.17 (29.7) |
11/16 | 7/16 | 5/8 |
DTR-6-4-6-* | 3/8 (9.53) |
1/4 (6.35) |
0.28 (7.1) |
0.19 (4.8) |
0.37 (9.5) |
0.31 (7.9) |
0.67 (17.0) |
0.61 (15.4) |
0.91 (23.0) |
1.20 (30.5) |
1.20 (30.5) |
11/16 | 9/16 | 5/8 |
DTR-8-4-8-* | 1/2 (12.7) |
1/4 (6.35) |
0.41 (10.4) |
0.19 (4.8) |
0.50 (12.7) |
0.31 (7.9) |
0.91 (23.0) |
0.61 (15.4) |
0.98 (25.0) |
1.39 (35.3) |
1.28 (32.5) |
7/8 | 9/16 | 13/16 |
DTR-8-6-8-* | 1/2 (12.7) |
3/8 (9.53) |
0.41 (10.4) |
0.28 (7.1) |
0.50 (12.7) |
0.37 (9.5) |
0.91 (23.0) |
0.67 (17.0) |
0.98 (25.0) |
1.39 (35.3) |
1.28 (32.5) |
7/8 | 11/16 | 13/16 |
DTR-10-6-10-* | 5/8 (15.88) |
3/8 (9.53) |
0.50 (12.7) |
0.28 (7.1) |
0.56 (14.3) |
0.37 (9.5) |
0.97 (24.6) |
0.67 (17.0) |
1.06 (27.0) |
1.47 (37.3) |
1.36 (34.5) |
1 | 11/16 | 15/16 |
DTR-10-8-10-* | 5/8 (15.88) |
1/2 (12.7) |
0.50 (12.7) |
0.41 (10.4) |
0.56 (14.3) |
0.50 (12.7) |
0.97 (24.6) |
0.91 (23.0) |
1.06 (27.0) |
1.47 (37.3) |
1.47 (37.3) |
1 | 7/8 | 15/16 |
DTR-12-6-12-* | 3/4 (19.05) |
3/8 (9.53) |
0.62 (15.8) |
0.28 (7.1) |
0.56 (14.3) |
0.37 (9.5) |
0.97 (24.6) |
0.67 (17.0) |
1.11 (28.2) |
1.52 (38.5) |
1.41 (35.7) |
1-1/8 | 11/16 | 1-1/16 |
DTR-12-8-12-* | 3/4 (19.05) |
1/2 (12.7) |
0.62 (15.8) |
0.41 (10.4) |
0.56 (14.3) |
0.50 (12.7) |
0.97 (24.6) |
0.91 (23.0) |
1.11 (28.2) |
1.52 (38.5) |
1.52 (38.5) |
1-1/8 | 7/8 | 1-1/16 |
DTR-12-10-12-* | 3/4 (19.05) |
5/8 (15.88) |
0.62 (15.8) |
0.50 (12.7) |
0.56 (14.3) |
0.56 (14.3) |
0.97 (24.6) |
0.97 (24.6) |
1.11 (28.2) |
1.52 (38.5) |
1.52 (38.5) |
1-1/8 | 1 | 1-1/16 |
DTR-16-8-16-* | 1 (25.4) |
1/2 (12.7) |
0.89 (22.5) |
0.41 (10.4) |
0.75 (19.1) |
0.50 (12.7) |
1.24 (31.6) |
0.91 (23.0) |
1.31 (33.3) |
1.81 (45.9) |
1.31 (33.3) |
1-1/2 | 7/8 | 1-5/16 |
DTR-16-10-16-* | 1 (25.4) |
5/8 (15.88) |
0.89 (22.5) |
0.50 (12.7) |
0.75 (19.1) |
0.56 (14.3) |
1.24 (31.6) |
0.97 (24.6) |
1.31 (33.3) |
1.81 (45.9) |
1.31 (33.3) |
1-1/2 | 1 | 1-5/16 |
DTR-16-12-16-* | 1 (25.4) |
3/4 (19.05) |
0.89 (22.5) |
0.62 (15.8) |
0.75 (19.1) |
0.56 (14.3) |
1.24 (31.6) |
0.97 (24.6) |
1.31 (33.3) |
1.81 (45.9) |
1.31 (33.3) |
1-1/2 | 1-1/8 | 1-5/16 |
*Add suffix SS for 316 stainless steel or B for brass.
