Female NPT Connector (DSA)

Female NPT Connector (DSA)
Female NPT Connector (DSA)
Female NPT Connector (DSA)
Description
inch
(mm)

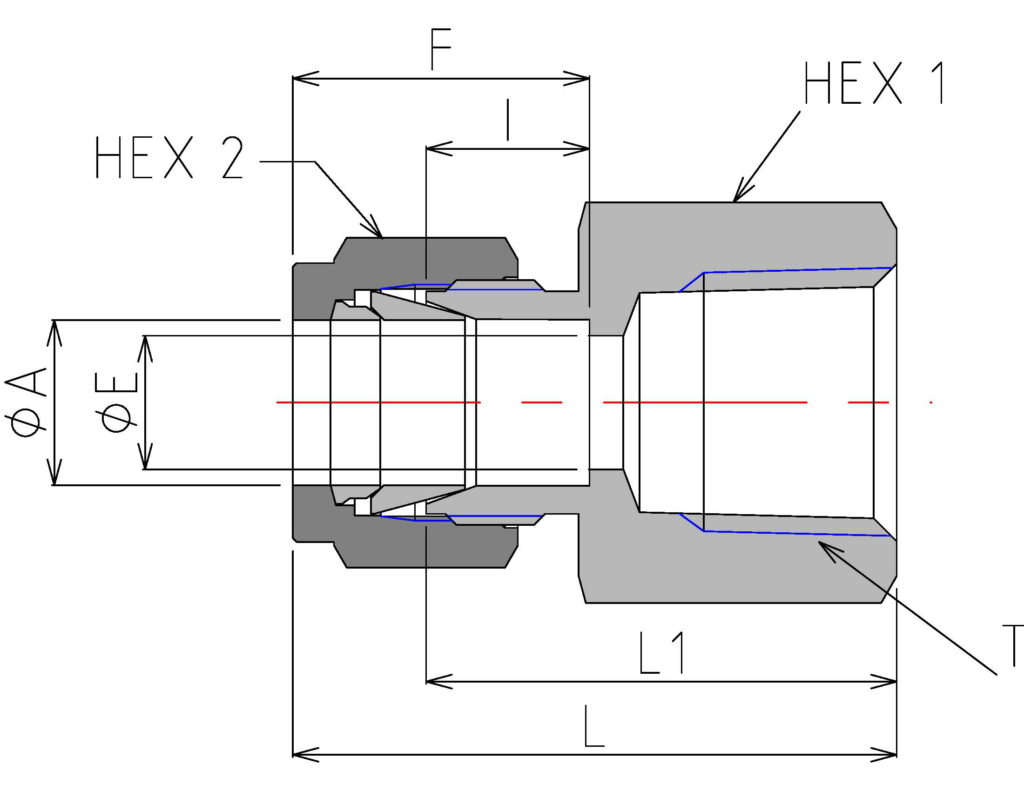

Part No. ØA ØE L I  L1 F Hex 1 Hex 2 T
Tube OD NPT
DSA-1-1-* 1/16
(1.59)
0.05
(1.3)
0.98
(24.8)
0.19
(4.9)
0.82
(20.8)
0.35
(8.9)
1/2 5/16 1/16
DSA-1-2-* 1/16
(1.59)
0.05
(1.3)
0.98
(24.8)
0.19
(4.9)
0.82
(20.8)
0.35
(8.9)
9/16 5/16 1/8
DSA-1-4-* 1/16
(1.59)
0.05
(1.3)
1.22
(31.0)
0.19
(4.9)
1.06
(27.0)
0.35
(8.9)
3/4 5/16 1/4
DSA-2-2-* 1/8
(3.18)
0.09
(2.3)
1.15
(29.2)
0.25
(6.4)
0.89
(22.5)
0.51
(13.0)
9/16 7/16 1/8
DSA-2-4-* 1/8
(3.18)
0.09
(2.3)
1.33
(33.7)
0.25
(6.4)
1.06
(27.0)
0.51
(13.0)
3/4 7/16 1/4
DSA-2-8-* 1/8
(3.18)
0.09
(2.3)
1.60
(40.7)
0.25
(6.4)
1.34
(34.0)
0.51
(13.0)
1-1/16 7/16 1/2
DSA-3-2-* 3/16
(4.76)
0.12
(3.0)
1.17
(29.7)
0.28
(7.2)
0.91
(23.0)
0.54
(13.8)
9/16 1/2 1/8
DSA-3-4-* 3/16
(4.76)
0.12
(3.0)
1.37
(34.7)
0.28
(7.2)
1.10
(28.0)
0.54
(13.8)
3/4 1/2 1/4
DSA-4-1-* 1/4
(6.35)
0.19
(4.8)
1.24
(31.5)
0.31
(7.9)
0.94
(24.0)
0.61
(15.4)
1/2 9/16 1/16
DSA-4-2-* 1/4
(6.35)
0.19
(4.8)
1.24
(31.5)
0.31
(7.9)
0.94
(24.0)
0.61
(15.4)
9/16 9/16 1/8
DSA-4-4-* 1/4
(6.35)
0.19
(4.8)
1.42
(36.0)
0.31
(7.9)
1.12
(28.5)
0.61
(15.4)
3/4 9/16 1/4
DSA-4-6-* 1/4
(6.35)
0.19
(4.8)
1.49
(37.8)
0.31
(7.9)
1.19
(30.3)
0.61
(15.4)
7/8 9/16 3/8
DSA-4-8-* 1/4
(6.35)
0.19
(4.8)
1.71
(43.3)
0.31
(7.9)
1.41
(35.8)
0.61
(15.4)
1-1/16 9/16 1/2
DSA-4-12-* 1/4
(6.35)
0.19
(4.8)
1.78
(45.3)
0.31
(7.9)
1.49
(37.8)
0.61
(15.4)
1-5/16 9/16 3/4
DSA-5-2-* 5/16
(7.94)
0.25
(6.4)
1.27
(32.2)
0.35
(8.8)
0.97
(24.7)
0.64
(16.3)
9/16 5/8 1/8
DSA-5-4-* 5/16
(7.94)
0.25
(6.4)
1.46
(37.0)
0.35
(8.8)
1.16
(29.5)
0.64
(16.3)
3/4 5/8 1/4
DSA-5-6-* 5/16
(7.94)
0.25
(6.4)
1.52
(38.6)
0.35
(8.8)
1.22
(31.1)
0.64
(16.3)
7/8 5/8 3/8
DSA-5-8-* 5/16
(7.94)
0.25
(6.4)
1.74
(44.1)
0.35
(8.8)
1.44
(36.6)
0.64
(16.3)
1-1/16 5/8 1/2
DSA-6-2-* 3/8
(9.53)
0.28
(7.1)
1.30
(32.9)
0.37
(9.5)
1.00
(25.4)
0.67
(17.0)
5/8 11/16 1/8
DSA-6-4-* 3/8
(9.53)
0.28
(7.1)
1.48
(37.7)
0.37
(9.5)
1.19
(30.2)
0.67
(17.0)
3/4 11/16 1/4
DSA-6-6-* 3/8
(9.53)
0.28
(7.1)
1.55
(39.4)
0.37
(9.5)
1.26
(31.9)
0.67
(17.0)
7/8 11/16 3/8
DSA-6-8-* 3/8
(9.53)
0.28
(7.1)
1.73
(44.0)
0.37
(9.5)
1.44
(36.5)
0.67
(17.0)
1-1/16 11/16 1/2
DSA-6-12-* 3/8
(9.53)
0.28
(7.1)
1.84
(46.8)
0.37
(9.5)
1.55
(39.3)
0.67
(17.0)
1-5/16 11/16 3/4
DSA-6-16-* 3/8
(9.53)
0.28
(7.1)
2.17
(55.1)
0.37
(9.5)
1.87
(47.6)
0.67
(17.0)
1-5/8 11/16 1
DSA-8-2-* 1/2
(12.7)
0.41
(10.4)
1.41
(35.7)
0.50
(12.7)
1.00
(25.4)
0.91
(23.0)
13/16 7/8 1/8
DSA-8-4-* 1/2
(12.7)
0.41
(10.4)
1.66
(42.2)
0.50
(12.7)
1.26
(31.9)
0.91
(23.0)
13/16 7/8 1/4
DSA-8-6-* 1/2
(12.7)
0.41
(10.4)
1.66
(42.2)
0.50
(12.7)
1.26
(31.9)
0.91
(23.0)
7/8 7/8 3/8
DSA-8-8-* 1/2
(12.7)
0.41
(10.4)
1.85
(46.9)
0.50
(12.7)
1.44
(36.6)
0.91
(23.0)
1-1/16 7/8 1/2
DSA-8-12-* 1/2
(12.7)
0.41
(10.4)
1.91
(48.4)
0.50
(12.7)
1.50
(38.1)
0.91
(23.0)
1-5/16 7/8 3/4
DSA-8-16-* 1/2
(12.7)
0.41
(10.4)
2.28
(57.9)
0.50
(12.7)
1.87
(47.6)
0.91
(23.0)
1-5/8 7/8 1
DSA-10-4-* 5/8
(15.88)
0.50
(12.7)
1.67
(42.3)
0.56
(14.3)
1.26
(32.0)
0.97
(24.6)
15/16 1 1/4
DSA-10-6-* 5/8
(15.88)
0.50
(12.7)
1.67
(42.3)
0.56
(14.3)
1.26
(32.0)
0.97
(24.6)
15/16 1 3/8
DSA-10-8-* 5/8
(15.88)
0.50
(12.7)
1.85
(46.9)
0.56
(14.3)
1.44
(36.6)
0.97
(24.6)
1-1/16 1 1/2
DSA-10-12-* 5/8
(15.88)
0.50
(12.7)
1.91
(48.4)
0.56
(14.3)
1.50
(38.1)
0.97
(24.6)
1-5/16 1 3/4
DSA-10-16-* 5/8
(15.88)
0.50
(12.7)
2.28
(57.9)
0.56
(14.3)
1.87
(47.6)
0.97
(24.6)
1-5/8 1 1
DSA-12-6-* 3/4
(19.05)
0.62
(15.8)
1.74
(44.3)
0.56
(14.3)
1.34
(34.0)
0.97
(24.6)
1-1/16 1-1/8 3/8
DSA-12-8-* 3/4
(19.05)
0.62
(15.8)
1.85
(46.9)
0.56
(14.3)
1.44
(36.6)
0.97
(24.6)
1-1/16 1-1/8 1/2
DSA-12-12-* 3/4
(19.05)
0.62
(15.8)
1.91
(48.4)
0.56
(14.3)
1.50
(38.1)
0.97
(24.6)
1-5/16 1-1/8 3/4
DSA-12-16-* 3/4
(19.05)
0.62
(15.8)
2.28
(57.9)
0.56
(14.3)
1.87
(47.6)
0.97
(24.6)
1-5/8 1-1/8 1
DSA-14-12-* 7/8
(22.23)
0.72
(18.3)
1.98
(50.2)
0.63
(15.9)
1.57
(40.0)
1.03
(26.1)
1-5/16 1-1/4 3/4
DSA-16-8-* 1
(25.4)
0.89
(22.5)
2.11
(53.7)
0.75
(19.1)
1.62
(41.1)
1.24
(31.6)
1-3/8 1-1/2 1/2
DSA-16-12-* 1
(25.4)
0.89
(22.5)
2.11
(53.7)
0.75
(19.1)
1.62
(41.1)
1.24
(31.6)
1-3/8 1-1/2 3/4
DSA-16-16-* 1
(25.4)
0.89
(22.5)
2.46
(62.6)
0.75
(19.1)
1.97
(50.0)
1.24
(31.6)
1-5/8 1-1/2 1

*Add suffix SS for 316 stainless steel or B for brass.
ISO thread is available.
